超大尺寸交互式商显触控全贴合OCA/OCR技术方案解

来源：TrendBank势银




1

超大尺寸交互式商显市场需求增长迅速

受“新冠”疫情影响，全球各大显示触控终端（智能手机、平板电脑、个人PC和车载显示）出货量都将出现一定幅度的下滑， 研究与顾问公司TrendBank于2020年5月下旬，根据全球疫情最新情况对各大消费市场显示触控产品出货量的预测显示，2020年全球智能手机、平板电脑、个人PC和车载显示出货量分别下降11%、9%、11%和13%，将创近年来最大跌幅。

“疫情”带来的也不全是负面的影响，由于各地为控制“疫情”蔓延采取的“封锁”政策，也同时促进了远程及在线业务的增长，如远程教育直播、远程办公会议、远程医疗问诊、远程调度指挥等需求呈现喷发式增长，也给超大尺寸远程交互商显带来可观的增长。

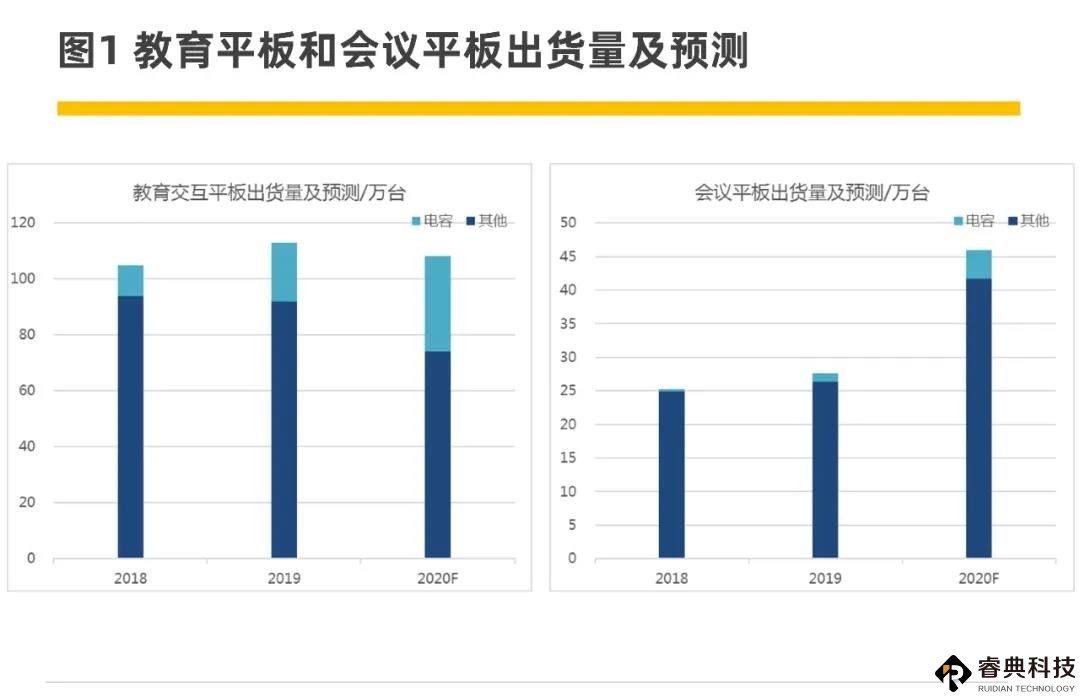

根据TrendBank的预测数据，2020年国内交互平板销量预计154万台，其中教育平板和商用会议平板销量预计分别为108万台和46万台，其中电容式产品预计销量分别为34万台和4.3万台，同比2018年增长61%和260%。


相比其他触控技术，电容式交互平板有明显的优势，其触控灵敏度高、精准性好、且不受外界干扰，从而深受客户青睐。随着超大尺寸电容触摸屏的技术成熟、良率提高、成本下降，电容式交互平板成为越来越多客户的首选。


2

全贴合技术将逐渐取代框贴技术

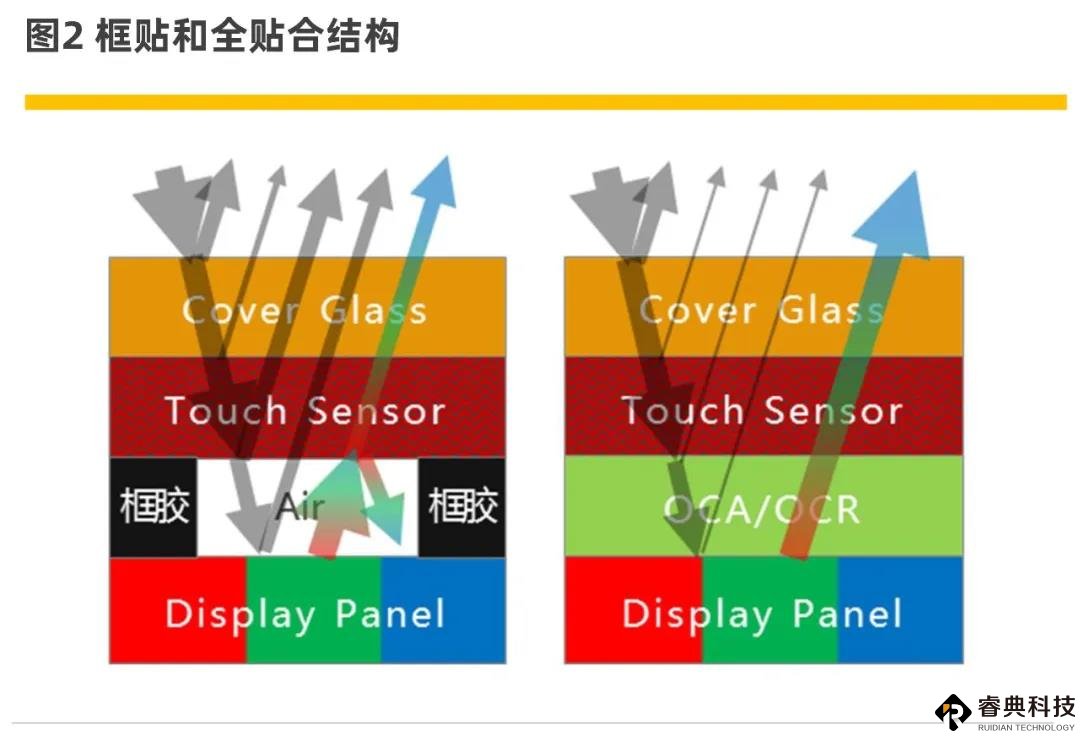

电容触摸屏与显示屏的bonding有两种贴合方式：框贴和全贴合。框贴又称为口字胶合，以“口”型的双面胶框贴合，中间存在空气层；全贴合是以OCA光学胶膜或OCR液态光学胶贴合，填充中间的空气层。


与框贴相比，全贴合具有以下优势：


1、增强显示效果。全贴合技术以与上下层折射率更接近的OCA/OCR层代替空气层，层间界面反射更低，可以减小环境光反射的干扰，增加显示屏光线透过率，增强图像对比度。



2、屏幕隔绝灰尘和水汽，保证屏幕洁净度，提高屏幕环境适应性。



3、减小屏幕厚度，降低整机厚度，同时增加嵌入式触控灵敏度。


4、较少信号噪声干扰，提高触控操作精度和灵敏度。


目前在中小尺寸领域的触摸屏贴合，全贴合几乎已经完全取代了框贴技术。而在超大尺寸商显领域的触摸屏贴合，由于行业发展时间较短，超大尺寸全贴合技术设备不成熟，因此早期产品采用框贴较多，但随着全贴合良率和效率的提升，全贴合也正在占据越来越高的市场份额，并将完全取代框贴技术。


3

相比OCR贴合，OCA贴合优势明显

目前超大尺寸商显贴合主要有两种方案：OCA胶膜在真空环境或常压环境下的贴合，OCR液态光学胶点胶机点胶后贴合固化。

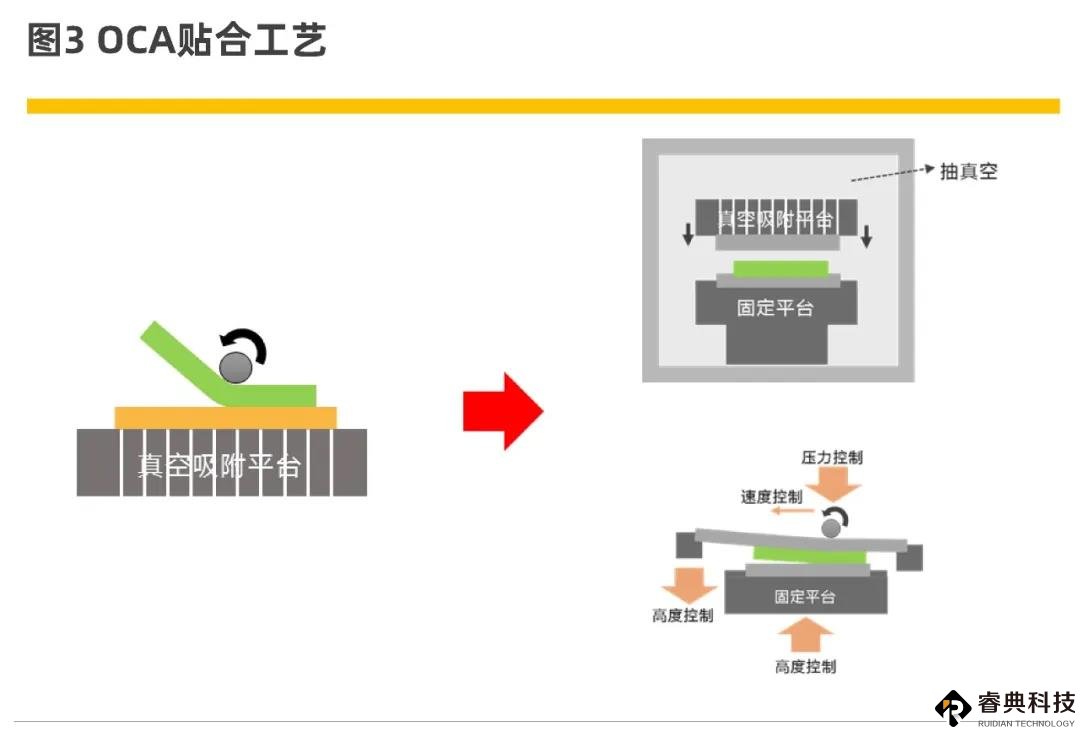

OCA贴合方案：先将OCA光学胶的一面与LCM进行贴合，然后在在真空或者常压环境下与CG贴合。

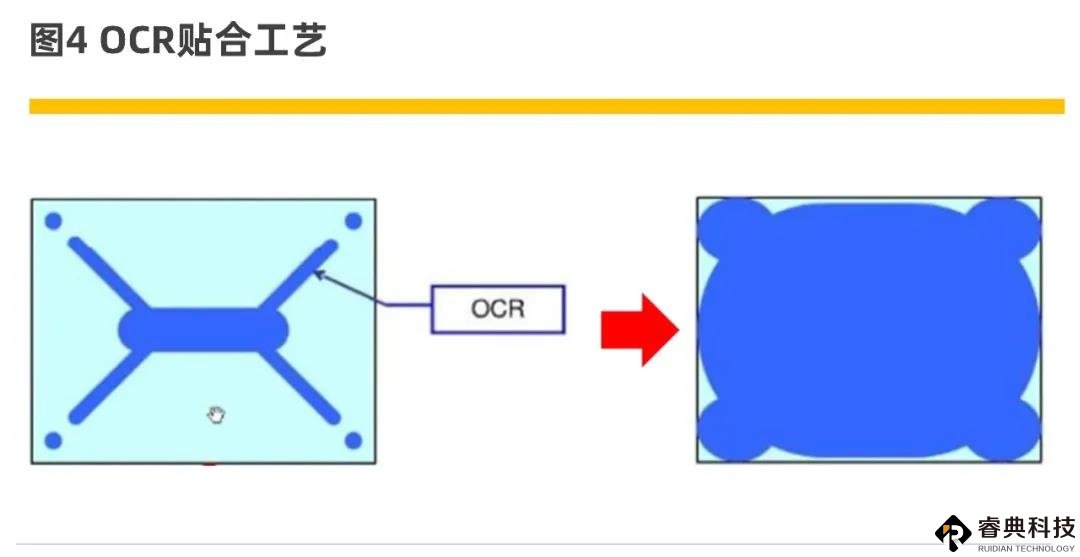

OCR贴合方案：先用点胶机按照设计好的图形将OCR点胶到LCM上，待OCR扩展流平后再与CG进行贴合，检查OK后UV固化。

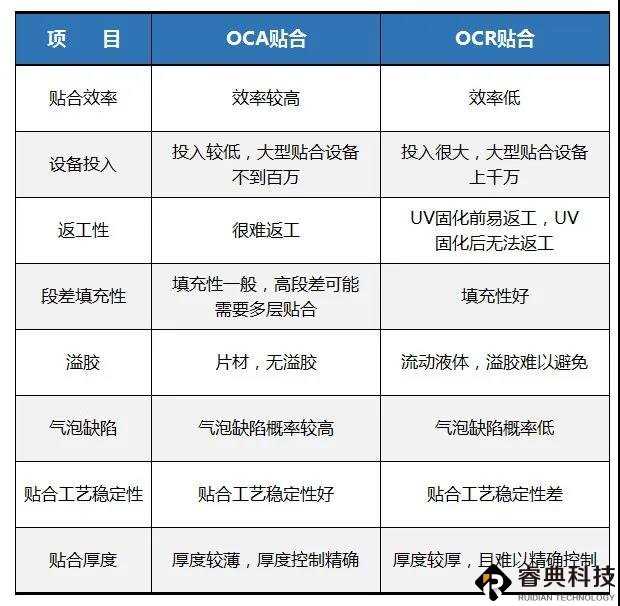

OCA光学胶贴合和OCR贴合方案对比：




4

国产超大屏专用OCA光学胶性能优越

超大尺寸触控的全贴合，相比OCR贴合，OCA光学胶贴合具有以下优点：


1、厚度间隙控制精确，间隙厚度即为OCA胶膜厚度，用胶量较小；



2、贴合设备投入较小，OCA贴合设备价格比OCR贴合设备价格低一个数量级；



3、工艺相对简单，可重复性高，且效率较高。


OCA贴合方案凭借其突出的优点，正受到越来越多的贴合厂家关注并进而应用。但超大屏贴合OCA光学胶由于总体市场需求较小，国际大厂目前还没有针对性的产品开发，各大厂家所选的的OCA光学胶还是应用在车载、智能手机等领域的OCA光学胶，因此也存在一些问题：
